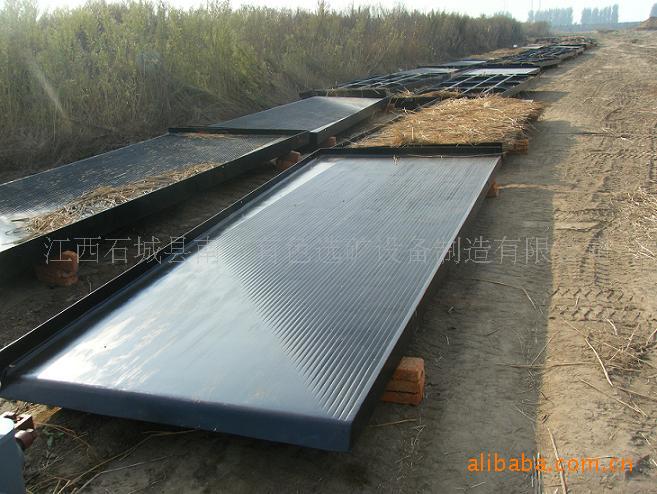

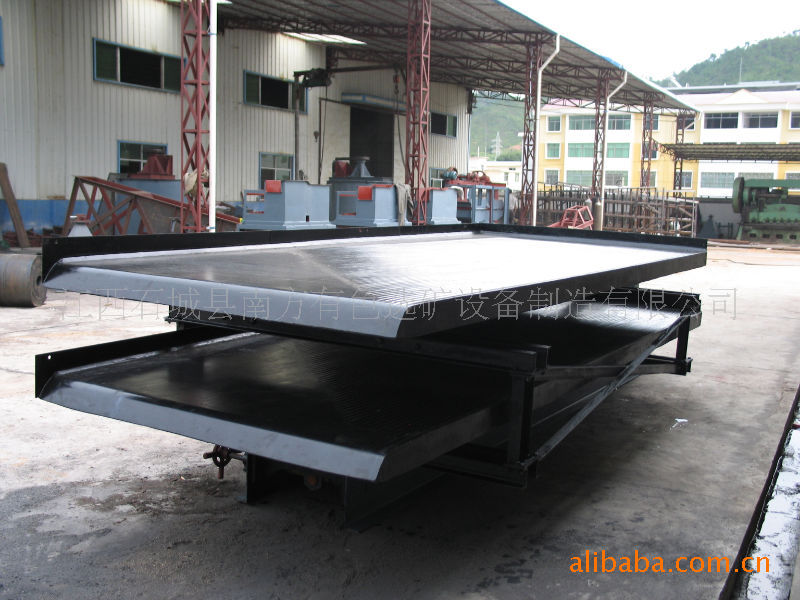

玻璃鋼搖床
江西省石城縣南方有色先礦設備制造有限公司，是治金行業選礦設備生產的重點企業。
悠久的生產歷史，雄厚的技術力量，選進的力工設備，精良的工藝是本公司產品質量保的堅實基礎，奉行“質量優異，用戶至上"誠信經營的理念，產品暢銷全國各地并遠銷東南亞各國，在廣大用戶中享有良好的信譽，主營選礦搖床,跳汰機,螺旋溜槽,浮選機,螺旋分級機,球磨機,攪拌槽,給料機,給礦機,振動篩,破碎機,砂泵,磁選機,水力分級機,水力旋流器,打砂機, 實驗室砂泵,實驗室搖床,實驗室螺旋溜槽,實驗室浮選機,實驗室球磨機,實驗室破碎機,實驗室磁選機,實驗室調漿桶,研磨機,真空過濾機等產品,另可根據客戶要求定做各種型號的選礦機械設備.公司生產的產品廣泛用于選別鈦,金,銀,銅,鐵,鎢,鉛,鈷,鏌,鋅,錫,鉬,鎳,銻,鉭,鈮,錳礦石,螢石,煤,獨居石,金紅石,其它稀有金屬和貴金屬礦等. “誠信友誼 質量優異""共建雙蠃"是江西石城縣南方有色選礦設備制造公有限公司立足之本,公司竭誠周到的上門服務一如既往的與各界朋友建立友誼真誠合作,隨時歡迎各界朋友前來考察指導
簡介
搖床是國內廣泛使用的有效重選設備，其選別部分基本是傳統的木質床面。實踐證明，木質床面容易變形、維修頻繁、使用期短，木材生漆等原材料日趨緊缺，難以適應生產發展的要求。為此，研制了LS型、（6-S型）等新式玻璃鋼床面以取代木質床面。鑒定認為其結構先查，性能良好，運轉可靠，選別指標優良，在村質、結構、制造工藝等方面與木質床面完全不同，是對傳統木床面的重大革新，確定批量生產推廣使用。
生產實踐證明，玻璃鋼搖床面具有一系列優點；
1、剛度，強度大，變形小。
2、吸水率低，不增重。
3、工作表面不晚損壞，耐磨性好，維修量小。
4、不吸潮泡腫，不霉?fàn)€，無蟲蛀。
5、抗化學腐蝕，耐酸堿，不忌礦泵中的藥劑。
6、耐氣候性好，形狀穩定，不干裂。
7、選別性能良好，指標穩定。
8、保留了木質床面的裝配尺寸，兩者可互換安裝。
我廠根據設計圖紙和成套技術工藝組織生產，嚴格質檢，保證產品各項技術要求，歡迎廣大用戶選購。
二、用途
用于選別2-0。02毫米礦砂及礦泥級別的鎢、錫、鉭、鐵、錳、鉻、鈦、鉍、鉛、金等有色、黑色、稀貴金屬礦物，選取別4-0。02毫米的硫鐵礦，適當改換床條型式后選別未煤和煤泥，經及分選其他具有足夠比重差及粒度組成合適的混合物料。
可用于粗選、精選、掃遠等不同作業，選別粗砂（2-0.5mm),細砂（0.5-0.74mm)礦泥（-0。74mm)等不同粒級。
選別機理與木質床面相同。系利用被分選礦物的比重差，床頭提供的差速運動，斜面水流及不同形式的慶條，使礦粒群在床面上松散分層，選擇性運送，在床面上形成扇形分帶，從而產出不同貧富產品
技術參數
| 型號及規格 | 沖程 （毫米） | 沖次 （次/分） | 給礦 粒度 （毫米） | 床面橫 向坡度 （度） | 處理量 （噸/臺日） | 配用電動機 | 設備重量 （噸） | 外形尺寸 （毫米） | |
| 型號 | 功率 （千瓦） | ||||||||
| 4520*1825*1560 搖床(漆灰刻槽床面) | 8-36 | 240-380 | 0.02-2 | 0-10 | 15-108 | Y90S-4 | 1.1 | 1.25 | 5600*1825*1560 |
| 4520*1825*1560 搖床(玻璃鋼床面) | 8-36 | 240-380 | 0.02-2 | 0-10 | 15-108 | Y90S-4 | 1.1 | 1.08 | |
| 云錫型搖床 (粗、細砂刻槽面) | 8-22 | 240-360 | 0.019-2 | 0-8 | 50-35 | Y100L-6 | 1.5 | 1.045 | 5454*1825*1242 |
| 云錫型搖床 (漆灰刻槽床面) | 8-22 | 240-360 | 0.019-2 | 0-8 | 50-35 | Y100L-6 | 1.5 | 1.03 | |
| 云錫型搖床 (玻璃鋼床面) | 8-22 | 240-360 | 0.019-2 | 0-8 | 50-35 | Y100L-6 | 1.5 | 1.08 | 3090*1050*1033 |
| 2100*1050 小型搖床 | 12-28 | 250-450 | 0-4 | 0-8 | 7.2-19.2 | Y90L-6 | 1.1 | 0.694 | |
名稱 | 單位 | 粗砂床面 | 細砂床面 | 礦泥床面 | |
床面 尺寸 | 長度 | MM | 4520 | 4520 | 4520 |
傳動端寬 | MM | 1825 | 1825 | 1825 | |
精礦端寬 | MM | 1530 | 1530 | 1530 | |
至大給礦粒度 | MM | 2 | 0.5 | 0.15 | |
給礦量 | t/d | 30-60 | 10-20 | 15-25 | |
給礦濃度 | % | 25-30 | 20-25 | 15-25 | |
行程 | MM | 16-22 | 11-16 | 10-16 | |
頻率 | f | 45-48 | 48-53 | 50-57 | |
床面清洗水量 | t/d | 80-150 | 30-60 | 10-17 | |
床面橫向坡度 | 度 | ′2o30′-4o30 | 1o30′-3o30 | 1o-2o | |
床面縱向坡度 | % | 1.4 | 0.92 | - | |
床面尖滅角 | 度 | 32-42 | 40 | 42 | |
選礦面積 | M2 | 7.6 | 7.6 | 7.6 | |
床面長度比 | 2.6 | 2.6 | 2.6 | ||
床面斷面形狀 | 矩形 | 鋸齒形 | 三角形 | ||
電機功率 | KW | 1.1 | 1.1 | 1.1 | |
傳動機構 | 偏心連桿機構 | ||||
